ÚčelomTransformátorové vákuové sušenieje odstrániť vlhkosť z izolačného materiálu transformátora, zvýšiť jeho izolačný odpor a zvýšiť jeho bleskové prepätie. Transformátory s napätím nad 3 kV musia vykonávať vákuové sušenie.
Telo transformátora sa skladá hlavne zo železného jadra a cievky a zostavy izolačného materiálu. Po montáži, pred pridaním transformátorového oleja, sa musí podrobiť procesu sušenia, aby sa odstránila vlhkosť a plyn v izolačnom materiáli, aby sa obsah vlhkosti kontroloval v požiadavkách na kvalitu produktu. V medziach, aby sa zabezpečilo, že transformátor má dostatočnú dielektrickú pevnosť a životnosť. Pre vysokonapäťové transformátory sa požaduje, aby vlhkosť izolačného materiálu bola do 0,5 %.
Normy vákuového sušenia transformátorov
1. olej na izoláciu transformátora neobsahuje vodu. Prierazné napätie oleja nie je menšie ako 75% továrenských údajov.
2. Izolačný odpor nie je menší ako 70% továrenských údajov.
3. Tangenta dielektrickej straty nie je väčšia ako 130 % továrenských údajov.
Postup vákuového sušenia transformátora
Tento spôsob sušenia využíva vzduch ako médium nosiča tepla a postupne zahrieva telo transformátora alebo vinutie na približne 105 stupňov pod atmosférickým tlakom predtým, ako začne vysávať. Kvôli pomalému prenosu tepla, nerovnomernému vnútornému a vonkajšiemu ohrevu (vnútorné chladenie a vonkajšie teplo), vysokonapäťové a veľkokapacitné transformátory majú hrubú izolačnú vrstvu a často je potrebné ich predhrievať viac ako 100 hodín. Výrobný cyklus je veľmi dlhý a sušenie nie je dokončené. Je ťažké splniť požiadavky na izoláciu transformátora. Zariadenie je však jednoduché a ľahko ovládateľné.
Požiadavky po vysušení
(1) Bez ohľadu na metódu použitú na ohrev a sušenie transformátora, teplota tela transformátora nesmie prekročiť 95 stupňov, keď nie je olej, a teplota oleja nesmie prekročiť 80 stupňov, keď je olej suchý, aby sa zabránilo starnutiu oleja. Ak odpor oleja nezvýši izolačný odpor, olej by sa mal úplne vypustiť a vysušiť bez oleja.
(2) Izolačný odpor a prierazné napätie oleja sa merajú každé 4 hodiny metódou sušenia oleja. Keď je prierazné napätie oleja v stabilnom stave a hodnota izolačného odporu je tiež stabilná počas 6 hodín, sušenie sa môže zastaviť.
Na začiatku fázy sušenia pri nízkej teplote nie je vhodné vysávať alebo sušiť v podmienkach nízkeho vákua, inak to neprispieva k zvýšeniu teploty jadra a eliminácii vlhkosti. Keď teplota stúpne na 70-80 stupňov, stupeň vákua sa začne zvyšovať. Sušenie 1 až 2 hodiny, vodnej pary v nádrži je viac, zlepšuje sa kapacita tepelného žiarenia, vnútorná teplota sa stáva rovnomernou, vlhkosť sa postupne znižuje a schopnosť vyžarovania tepla sa znižuje.

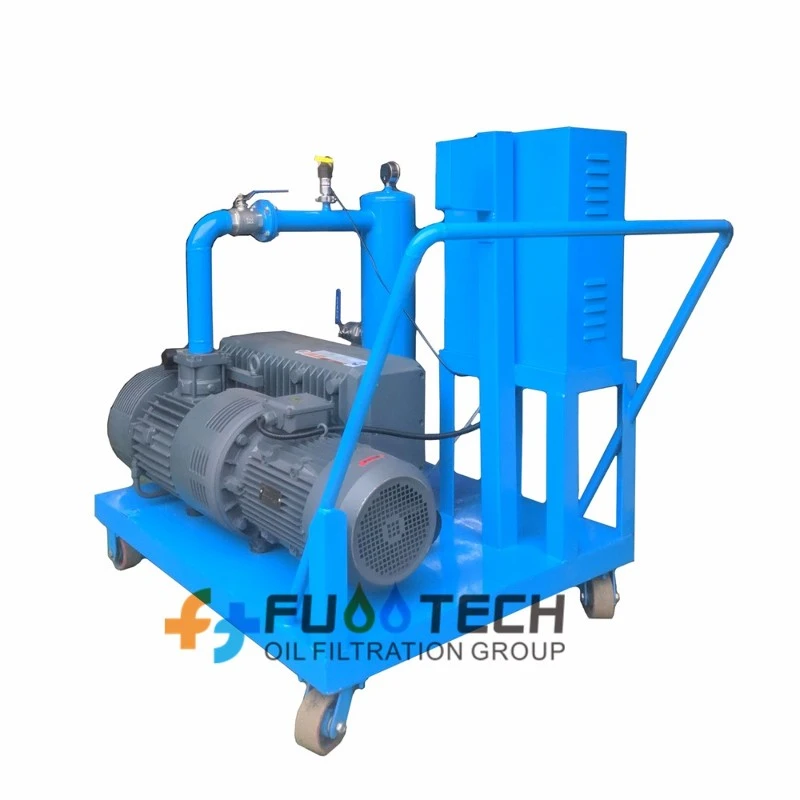

Po vysušení o Stroj na vákuové čerpadloje potrebná dôkladná identifikácia izolačných vlastností transformátorov, aby sa skontroloval ich účinok sušenia. Identifikované položky boli rovnaké ako testované položky na generálnu opravu srdca s výnimkou puzdra.
